含有氧和磷雜原子的微孔活性炭通過使用三聚氰胺和尿素前體引入氮進(jìn)行改性。過用元素分析、XPS和31 P NMR對(duì)活性炭表面化學(xué)進(jìn)行了分析。結(jié)果表明，在高溫下加入氮時(shí)，不僅形成了碳/氮/氧的新物種，而且磷環(huán)境明顯改變。脲和三聚氰胺前體都對(duì)P-N和P-C鍵的形成具有相似的作用。這些化合物盡管以小但可測(cè)量的量存在似乎影響了電化學(xué)電容器中的活性炭的性能。

　　活性炭是用于電化學(xué)電容器的新型材料之一?；钚蕴康谋入娙轂?00-400 F / g。近年來，幾個(gè)研究小組證實(shí)，其多孔結(jié)構(gòu)，特別是最佳孔徑是決定其在超級(jí)電容器中的電容性能的最有影響力的因素。盡管有這樣的協(xié)議，活性炭上的能量?jī)?chǔ)存過程遠(yuǎn)遠(yuǎn)沒有完全的理解。遇到的問題在于碳表面的復(fù)雜性。雖然活性炭的發(fā)達(dá)表面積和高孔體積是已知的，但是很難獲得具有均勻孔徑的活性炭，

　　除了多孔結(jié)構(gòu)之外，活性炭具有復(fù)雜的表面化學(xué)性質(zhì)，改變了碳的電化學(xué)能量?jī)?chǔ)存。作為自氧化的結(jié)果，碳表面通常裝飾有包含表示作為羧酸，酚，內(nèi)酯，羧酸無水物，酮，醚，醌或吡喃酮這類化合物的官能團(tuán)的氧。在這些中，后兩者被認(rèn)為是基本的和醌/氫醌的氧化還原反應(yīng)表示為負(fù)責(zé)碳材料。先前的工作還提出，吡喃酮氧是電化學(xué)活性。

　　除了氧，最常見的雜原子但從其影響對(duì)催化和電化學(xué)性能活性炭的是氮。當(dāng)富氮碳被合成/在高溫下變形，大部分氮的存在作為電阻鎳鉻合金，吡啶，季或吡啶基-N-氧化物。除了在吡啶和電阻鎳鉻合金安排，提出參加贗法拉第反應(yīng)帶負(fù)電的氮，分布于以離子訪問的孔時(shí)，發(fā)現(xiàn)同樣重要，以增強(qiáng)電容。

　　這項(xiàng)研究的目的是調(diào)查另一個(gè)雜原子，磷及其化合物對(duì)活性炭電化學(xué)性能的作用。雖然磷并不是在所有碳通常遇到的元件它總是存在于可測(cè)量在使用磷酸活化所得到的活性炭。對(duì)木質(zhì)活性炭的表面化學(xué)作用進(jìn)行了仔細(xì)觀察，其電化學(xué)性能如前所述。在這項(xiàng)研究中，首次研究了磷的化學(xué)環(huán)境與氧和氮官能團(tuán)的結(jié)合。就這樣，重新研究了含氮和氧的基團(tuán)的形態(tài)，并試圖闡明磷對(duì)測(cè)量的電容和電容保持率的影響。到目前為止，摻入碳基質(zhì)的磷的方面沒有被討論為影響活性炭電極的性能。

　　簡(jiǎn)單介紹本次活性炭的制造方法

　　本次制造的活性炭采用木質(zhì)材料。其表面修飾是在細(xì)節(jié)之前的描述。簡(jiǎn)單地說，在用尿素或三聚氰胺改性之前，用50%HNO 3將碳樣品氧化4小時(shí)，然后用水洗去除去過量的酸和水溶性的氧化產(chǎn)物。然后將初始和氧化的樣品用乙醇中的尿素或三聚氰胺懸浮液處理，并在室溫下攪拌5小時(shí)。將浸漬的樣品在氮?dú)庵幸?0℃/ min加熱至950℃，并在這些溫度下保持0.5小時(shí)。修改后，用沸水洗滌樣品以除去任何過量的尿素或三聚氰胺分解產(chǎn)物。處理后的活性炭稱為B，改性后的活性炭分別以其名稱加上U或M，分別代表尿素或三聚氰胺。預(yù)氧化樣品用字母O表示。因此，例如，B-MO是預(yù)氧化的BAX-1500，用三聚氰胺處理并在950℃下加熱，做成的超級(jí)電容電極炭。

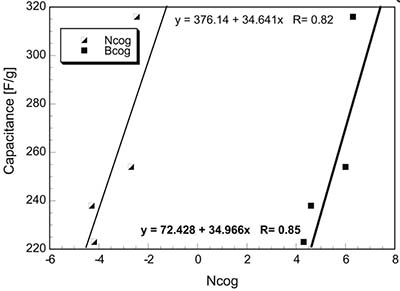

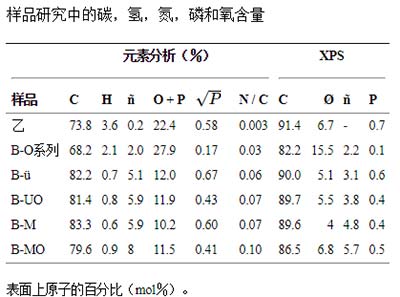

　　為了研究磷對(duì)活性炭的電化學(xué)電容的影響，將狹窄和寬分量的齒對(duì)相對(duì)于修改樣品的電容作圖，相應(yīng)的相關(guān)關(guān)系如圖所示。觀察到，狹窄和寬的屏蔽對(duì)電容具有積極作用，并且表示狹窄和寬的線性趨勢(shì)的線的斜率非常相似。如上所述，最屏蔽的狹窄對(duì)應(yīng)于表面偏磷酸鹽，并且從表所示的數(shù)據(jù)可以看出，預(yù)氧化樣品比其非預(yù)氧化的對(duì)應(yīng)物含有更多的這些物質(zhì)。然而，B-UO和B-MO的比電容低于B-U和B-M，其表面由比磷酸鹽多的焦磷酸鹽組成。這表明表面焦磷酸鹽通過一些可能的法拉第相互作用對(duì)電容具有積極的影響。狹窄和寬的斜率之間的相似性意味著表面和地下磷環(huán)境對(duì)研究中碳的電容性能的等效重要性。換句話說，涉及P-N和P = N鍵的表面磷酸鹽和地下結(jié)構(gòu)被證實(shí)是積極地影響活性炭的電容性能。

　　結(jié)果表明，碳基質(zhì)中少量但可測(cè)量的磷的存在對(duì)電化學(xué)性能有很大的影響。磷氮和磷 - 碳鍵的形成伴隨著橋接氧的減少和磷酸鹽的數(shù)量增加，活性炭表面的異質(zhì)性導(dǎo)致對(duì)整體電容和電容的改善產(chǎn)生積極影響的化合物保留率。
